全自动运动粘度测定仪仪器组成

下位机组成

下位机由温度控制部分、测量架部分、主控制器部分、磁阀各管路等几个部分。

温度控制部分由恒温液槽、温控器、加热器、搅拌器、温度传感器组成，恒温液槽是一个直径300mm高350mm的透明玻璃缸，里面装有变压器油作为恒温介质。1500W电加热器来对恒温介质加热，开启温控部分电源后，打开辅助加热器，进行快速升温，当接近控制温点时，断开辅助加热，主加热器会自动控温。

测量架部分包括毛细管粘度计、光电传感器、固定支座和样杯等部分。采用乌氏粘度管，粘度管和样杯被固定在一个支座上，在粘度管测量泡上下出口处的平直部分（即上下刻线处）各安装一对红外线光电传感器用以检测管内试样的液面。样杯的出口连接粘度管的侧管。在侧管里还套着一支金属管，金属管的上部与样杯的外壳相接。当测量支座以下部分放入恒温槽里的变压器油中时，金属管把恒温槽的热量传递给样杯，从而达到对样杯中的油样预热的目的。

主控制器部分由STC单片机、打印机、主控制板、显示器、键盘、电源等部分组成。它们被安装在一个机箱内。打印机用以打印输出测量结果报告单,，若用上微机输出报告，下微机打印设置应为N状态。STC单片机是整个控制器的核心部件。仪器的启动和停止，参数和数据的输入、光电信号的工作状态的检查、整机的运行都是在它的管理下进行的。

上位机系统简介

上位机、下位机之间采用RS485协议进行通信。

上位机主要完成对下位机动作的控制，并完成实验数据的分析和分析报表的打印。

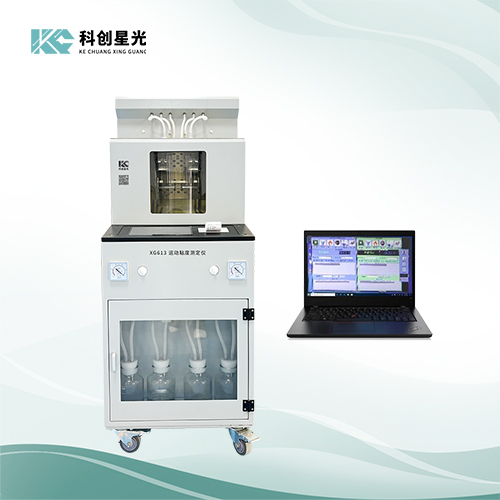

以下介绍科创星光自主研发生产的全自动运动粘度测定仪，仪器特点如下介绍：
